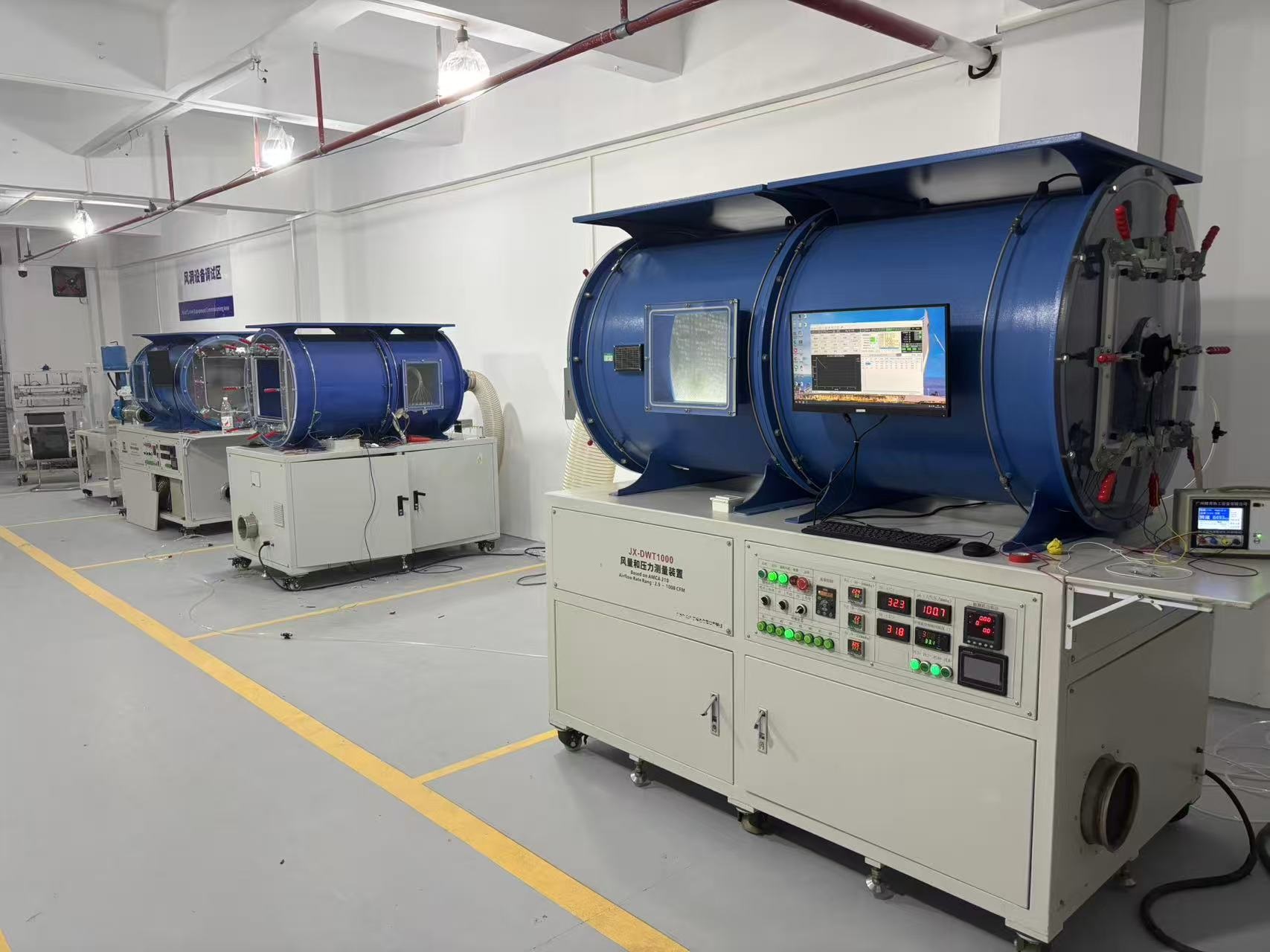

风洞试验台（型号LT-WT250）

1、设备名称

风洞试验台，型号KS-WT6030

2、测试标准和原理

(1)GB/T1236-2000

(2)AMCA210-99

(3)ISO5801-1997

(4)BS848

(5)DIN 24163

(6)JIS B 8330-1981

3、工作使用环境

3.1室外环境

夏季：最高温度为+60℃

      最大湿度为95%RH

冬季：最低温度为-20℃

      最大湿度为95%RH

3.2 试验准备间及试验测试间

温度范围：-10℃~35℃，湿度为5%～95%RH(无凝露）

3.3 电源

风洞电源： AC220V，单相，13.6安培，_50 Hz, 电源需要完全接地，接地阻抗小于10欧姆

仪表电源： AC 220V，单相，9 安培，50_ Hz。电源需要完全接地

空压机气源： 6 kgf/cm²，耗氣量：＜1 Liter/min

3.4 占地空间：W4600×D1200mm,建议操作空间尺寸：W4600×D1700mm

3.5 压缩空气：提供1台无油静压空压机作为气源

4、技术参数

4.1 风量范围：2.4~250CFM，精度：≤3%FS，重复性精度≤3%，分辨率：0.1CFM

4.2 静压调节范围：0～30mmAq，精度：±3%，分辨率：0.1mmAq

4.3 温度测试精度：-20～60℃，精度：±0.1℃

4.6 湿度测试精度：5%～99%R.H,精度：±1%R.H

4.7 喷嘴模式：喷嘴气缸控制

4.8 最大测试物开口尺寸：30cm×30cm

5.1 风量测试台

风量测试台主要采用压差式风洞测量风量，采用6个流量喷嘴组合测试，喷嘴采用气缸自动封堵方式，喷嘴前后配有均流孔板装置；如图“风量试验台结构参考图”所示。

5.1.1 风量测量范围：2.4～250CFM

5.1.2风量测量精度：≤3%

5.1.3风量测量重复性精度：≤±2%

5.1.4 压力范围：0～300mmAq。

5.1.5喷嘴控制方法：自动

5.1.6喷嘴规格、数量和组合方式
